Skriv ut en dings

3D-utskrift er ingen fersk teknologi, og har vært benyttet en stund av profesjonelle ingeniører og designere. Det nye er at 3D-skrivere begynner å komme ned i prisklasser hvor de er aktuelle for vanlige forbrukere også.

Skjønt billig kan det ikke kalles enda. Av 3D-printere som selges i Norge nå varierer prisen fra 16.990 kroner for den billigste til 59.990 kroner for den dyreste. Begge er av merket MakerBot og selges av Komplett.no og MPX.no.

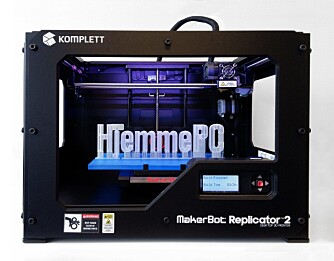

I mellomklassen finner vi modellene «Replicator 2» og «Replicator 2X» til henholdsvis 23.999 kroner og 29.999 kroner. VI fikk låne Replicator 2 hos komplett.no i en uke for å finne ut hvordan 3D-skriving egentlig arter seg i praksis.

Slik virker det

Alle 3D-skrivere baserer seg på samme teknikk. En 3D-modell leses av og deles så opp i lag. Skriveren skriver så ut lag for lag i et plast eller gummimateriale slik at det til slutt blir et helt objekt av det.

Det er dog forskjellige metoder for å komme fram til det ferdige resultatet. Skriveren kan for eksempel brenne objektet inn i tynne lag med støv som bygger seg oppover, og vi har også sett en variant som bruker en saltvannsoppløsning som objektet bygges opp i.

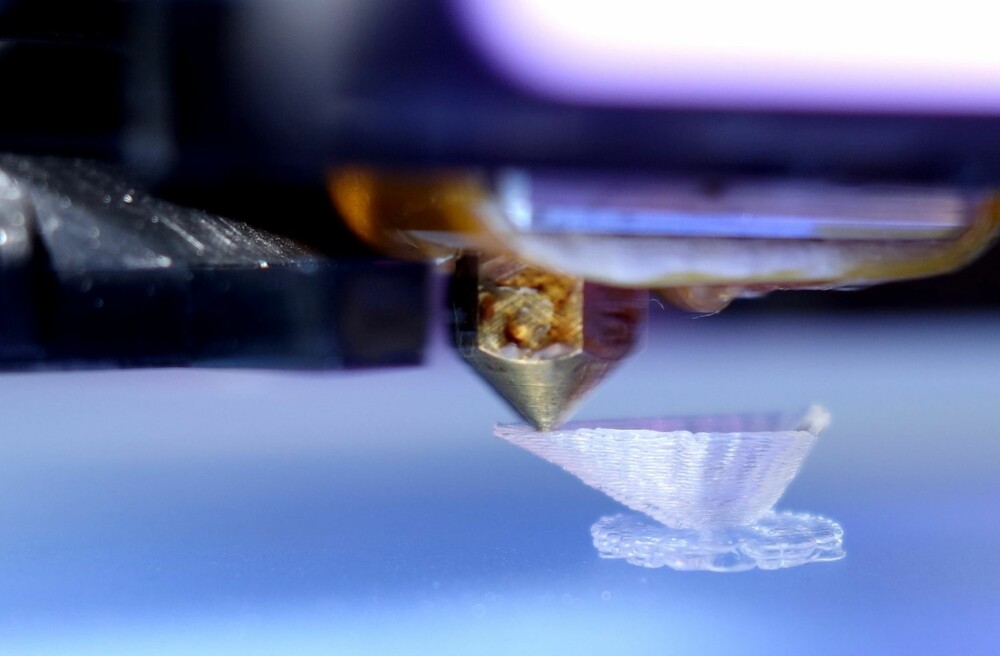

Det vanligste for forbrukerskriverne er at det brukes et skriverhode som presser varm plastikk gjennom en liten munning mens den tegner opp objektet lag for lag, og det er også tilfellet med Replikator 2.

Du kan kjøpe plast i forskjellige farger eller forskjellig type materialer og mate inn i skriveren.

Storebroren Replikator 2X har to skrivehoder slik at du kan skrive ut i to forskjellige farger samtidig, eller to forskjellige stoffer.

Her selges også et såkalt fyllstoff som kan oppløses i et sitronbad. Det gjør at Replicator 2X har muligheten til å skrive ut litt mer komplekse modeller enn en skriver med kun ett skrivehode.

Gangen i en 3D-utskrift

For å skrive ut et 3D-objekt, trenger du først en modell. Dette kan du enten lage selv i programmer som Maya eller Blender.

Det krever dog litt læring og trening, så for mange er det mer aktuelt å laste ned en modell fra nettet. En side som www.thingiverse.com har mange hundre, om ikke tusenvis av 3D-modeller du kan laste ned gratis.

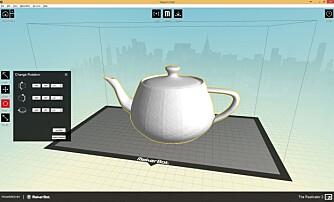

Neste trinn er å laste 3D-modellen inn i en slicer. Det er et program som støtter 3D-skriveren du skal bruke. Her kan du velge både hvor stort objektet skal være, hvordan posisjon det skal stå i når det skrives ut på utskriftsplattformen, og ikke minst hvor på plattformen utskriften skal foregå.

I sliceren vil du også få mulighet til å velge tykkelse på lagene (oppløsningen), temperaturen på plasten, og hastigheten på utskriften. Alt dette vil lagres i den ferdige filen.

Du kan lagre resultatet i en fil som er kompatibel med 3D-skriveren, og i MakerBots tilfelle kan du kopiere denne filen over på et SD-kort også sette det i skriveren for utskrift.

Du kan også koble skriveren til en PC og gjøre utskriften direkte fra MakerWare-programvaren.

Også andre programmer støtter denne skriveren. For eksempel kan du skrive ut 3D-objekter direkte fra Photoshop.

Kult, men vanskelig

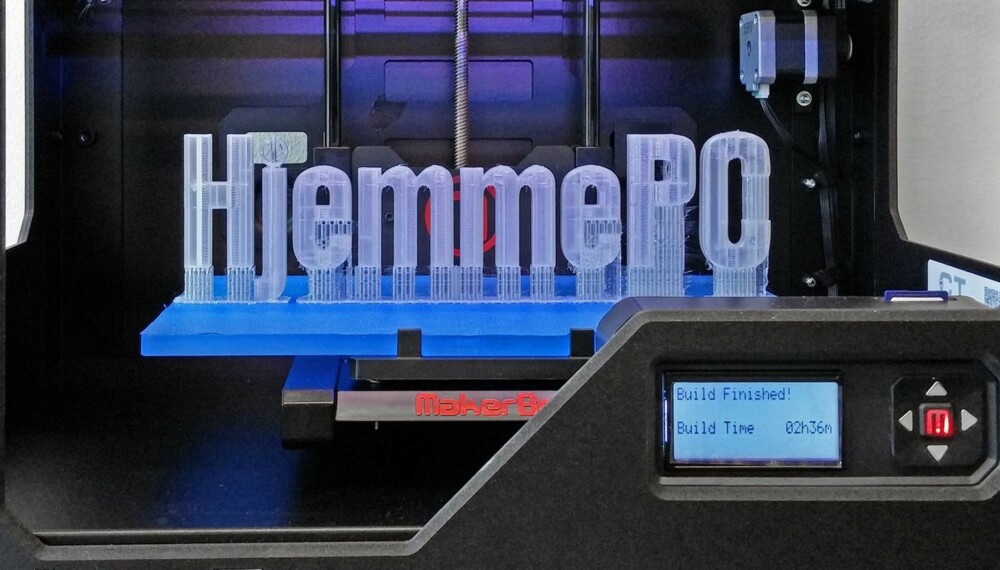

Vi hadde MakerBot Replicator 2 fra Komplett.no i litt over en uke. Vår erfaring er at 3D-utskrift er veldig kult, men kan også være vanskelig å holde på med.

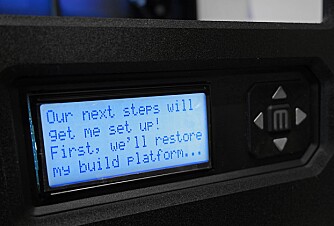

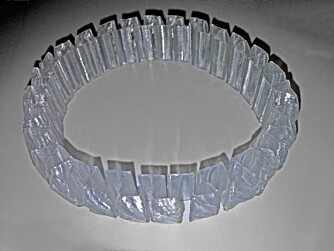

I utgangspunktet er ikke 3D-utskrift spesielt krevende. MakerBot Replicator 2 har en kortleser og et medfølgende minnekort. Her ligger det en del modeller ferdig lagret på kortet, som en kam, et armbånd, en skrue og mutter, et kjede og en liten hai.

Disse er svært enkle å skrive ut. Man bare velger «Print from SD-card», velger modell, og utskriften går av seg selv.

Der det begynner å bli vanskelig er når du skal laste ned en dings fra nettet, eller lage en egen modell å skrive ut. Det er nemlig en del ting man må tenke på når man skal skrive et objekt i 3D.

Pass på overheng

En 3D-skriver vil skrive ut et objekt fra bunnen og oppover. Tenk deg at du skal skrive ut en liten modell av et hus med en åpen dør.

Her vil utskriften nok gå helt fint helt til skriveren skal tegne inn karmen over døråpningen. For en døråpning består bare av luft. Når 3D-skriveren da skal legge de første lagene i det som skal bli dørkarmen, vil den prøve å legge disse lagene i løse luften, og det blir det stort sett bare krøll av.

Her vil sannsynligvis plastikken enten ryke, krølle seg opp, eller henge ned i en stor bue. Dette vil etter hvert forplante seg til resten av modellen og du ender opp med en ødelagt utskrift.

De fleste 3D-skrivere kan takle svake skråstilte kanter, men går det for bratt utover blir det ofte gærnt.

Flere løsninger

Løsningen kan være å bruke en skriver med to skrivehoder, og to forskjellige materialer.

Det selges en såkalt innfyllingsmasse som kan brukes sammen med MakerBot-skriverne. Denne kan løses opp i et sitronbad, og dermed sitter du igjen med bare den opprinnelige modellen, uten at overhengende deler er et problem.

En annen løsning er innebygget i MakerBots egen programvare MakerWare.

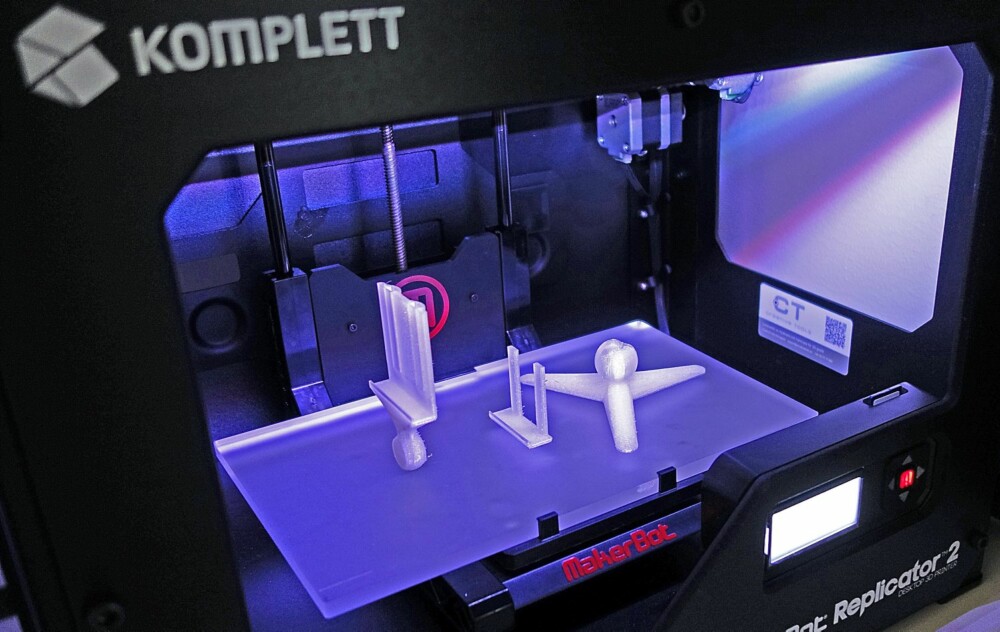

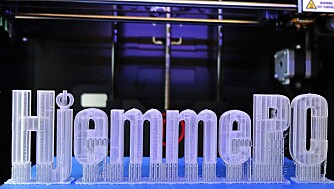

Her kan man velge at MakerWare skal sette inn støtter. Det vil si at programvaren analyserer modellen, og setter inn støtter overalt hvor den finner overheng som kan skape problemer. Dette kan resultere i at en god del plast må fjernes fra modellen med en god kniv etterpå, noe som kan ta litt tid.

En siste løsning er å snu modellen i en slik vinke at den ikke har noen bratte overheng.

I tilfellet med huset kan løsningen være å plassere det balanserende på ene hjørnet. Da vil alle døråpninger og vinduer bli skrå linjer istedenfor rette overheng.

Det kan være nok til å redde enkelte modeller, mens andre modeller rett og slett er for komplekse for den løsningen.

Spennende

Vi har knapt møtt noen som ikke synes 3D-printing er en spennende teknologi. Det å kunne få dine egne komplekse dingser nesten ut av løse luften er tilnærmet science fiction.

Vi er riktignok et godt stykke unna replikatorene i Star Trek, hvor absolutt alle materialer kan gjenskapes rett og slett ved å bygge opp atomstrukturene helt fra grunnen av.

3D-printing beveger seg likevel fremover. Ikke bare har det nylig kommet teknologier som lar deg blande plast til forskjellige farger, slik at objektene kommer ferdig fargelagte. Det finnes også mer avanserte modeller som kan kombinere både plast og metaller i sine utskrifter. Noen smelter til og med sand for å lage glassgjenstander.

Det er nok ikke noen fare for at 3D-utskrifter skal utkonkurrere vanlige butikker med det første, men enkelte ting kan nok bli vanligere å skrive ut enn å kjøpe. Hvorfor skal du for eksempel bruke 150 kroner på å kjøpe et mobildeksel når du kan skrive det ut hjemme hos deg selv til en kostpris på ca. 4 kroner.

Vi tror 3D-printing er kommet for å bli. Over de neste årene tror vi både skrivere og materialene vil synke i pris, samtidig som de blir stadig enklere og raskere i bruk. Antagelig vil vi se skrivere som vil kunne skrive ut ekstra store objekter også.

Vi hadde gjerne hatt en 3D-skriver stående hjemme for å leke oss med, men først må nok prisen bli enda litt lavere.

Komponentene For å forstå 3D-utskrift er det enkelte komponenter i skriveren det er verdt å bli litt bedre kjent med. Plattform Plattformen er platen som 3D-objektet ditt bygges på. Den representerer maks størrelse ut til sidene som skriveren kan bygge i. Det er viktig at denne platen er helt flat, og at den kalibreres riktig før man begynner å printe. Extruder / skriverhodet Extruderen, eller skrivehodet om du vil, er delen som faktisk tar seg av selve byggingen av 3D-objektet ditt. Den er ansvarlig for å smelte plasten som brukes som byggemateriale, også presse denne gjennom munningen i skrivehodet på riktig sted på byggeplaten. Materialerull Plasten som brukes i byggingen kommer vanligvis som lange slanger kveilet opp på store ruller. Disse fås vanligvis med 1 kg på hver rull, og burde dermed holde til en del utskrifter. Innstillinger Det er også en del innstillinger man bør være oppmerksom på. Ofte fungerer det fint med standardinnstillingene, men å vite hva disse gjør kan hjelpe når ett eller annet ikke fungerer som det skal. Laghøyde Dette kan godt kalles skriverens oppløsning. Den styrer hvor høye hvert lag av plastikk skal være. De beste forbrukermodellene greier lag så tynne som 100 micron, eller 0,1 mm. For å få utskriften til å gå litt raskere kan man øke lagtykkelsen. Det kan også hjelpe hvis du har problemer med at plasten ikke fester seg ordentlig til forrige lag, men gjør objektet ditt litt grovere. Infill / fyllingsgrad For å ikke bruke unødig mengder materiale, vil bare ytterkantene av et objekt skrives ut som en helt sammenhengende. På innsiden vil det istedenfor bygges opp et eller annet strukturmønster som bare gjør objektet stabilt og sterkt. Skriver du ut en helt vanlig kube vil du for eksempel se mange hulerom inni den om du deler den i to etterpå. Fyllingsgraden, eller «Infill» som det vanligvis heter i programvaren, styrer hvor mye innsiden av et objekt skal fylles av slike strukturmønstre. Velger du 100% vil du få en massiv og tett gjenstand. Det kan være bra om du lager et objekt som skal tåle mye, men kan være bortkastet materiale på en ren pyntegjenstand. Der kan du gå så lavt som 10%, hvilket vil gjøre objektet lett og spare deg for unødig plastbruk. Walls / Yttervegger Det er som sagt kun ytterveggene i et objekt som lages helt solide. Med denne innstillingen kan du velge hvor mange slike vegger en gjenstand skal ha. Det vanlige er to, hvilket gjør dem harde og vanskelig å brekke, men du kan legge til enda flere vegger om du vil gjøre den ekstra hardfør. Print speed / Utskriftshastighet Dette alternativet avgjør hvor fort skrivehodet vil bevege seg, og oppgis i mm pr. sekund. Desto høyere hastighet, desto raskere blir gjenstanden din ferdig. Lavere hastighet kan dog sikre bedre nøyaktighet. Flow / materialehastighet Flow også en hastighetsinnstilling, men styrer hvor raskt plasten presses ut av skrivehodet. Også her oppgis hastigheten i mm pr. sekund. Det her kan det være hensiktsmessig å bruke samme hastighet som selve utskriftshastigheten, men har du problemer med utskriftskvaliteten er det mulig å eksperimentere med forskjellige hastighet på utskrift og flow. Temperatur Du kan stille inn temperaturen du vil materialet ditt skal varmes opp til før det legges på utskriftsplattformen. Temperaturen kan ha noe å si for tynne flater hvor plastmaterialet kan trekke seg sammen mens det avkjøles og dermed ødelegge formen på utskriften din. Plasten kan også bli glattere og mer gjennomsiktig dersom du skriver ut med høy temperatur. Slicer Programvaren som gjør et virtuelt 3D-objekt klar for 3D-utskrift kalles for en Slicer. Den deler objektet opp i tynne skiver, som skriveren så skriver ut som lag på lag til det blir en komplett dings av det. Slicere kan være avanserte greier. Heldigvis har MakerBot en egen slicer kalt MakerWare. Denne er svært enkel og rask i bruk. Raft Krysser du av for at skriveren skal lage en raft, så betyr det ganske enkelt at den lager en liten grunnmur av plastikk i bunnen, som den så begynner å skrive ut selve objektet på. Det kan gjøre at utskriften sitter bedre fast på selve plattformen. Selve grunnmuren kan enkelt brytes av modellen når utskriften er ferdig. Supports En enkel 3D-skriver med bare ett skriverhode vil ha problemer med å skrive ut modeller med overheng. Det er fordi skriveren alltid skriver ut fra bunnen og opp, og dermed kan den ikke feste overhengende kanter i noe, siden delen over ikke er laget ennå Dette kan du løse ved å krysse av for at skriveren skal bruke «Supports», eller støtter. Dette er tynne plastpåler og vegger som settes inn der det egentlig bare er tomrom under overheng. Dermed kan modellen skrives ut vellykket likevel. Disse støttene kan så fjernes etter utskriften er ferdig. Det er dog ikke bare bare, da selv tynne vegger av utskriftsplasten er ganske solide. Dermed må man sitte å skjære disse løs med en god kniv og litt fingerfintfølelse.
